テラレット®
充填塔式スクラバーなどに使用される不規則充填物
- 吸収・吸着技術
- 濃縮・放散・蒸留技術
- 反応・改質技術
当社は我国における樹脂製充填物のパイオニアとして、プラスチック充填物「テラレット®」を40年以上にわたり開発・製作しています。
「テラレット®」は各工業界の吸収塔等に採用され、豊富な実績を築き上げてきました。特に水処理関連では上下水道に代表される設備として、主として脱気塔、脱臭塔の実績が多くあります。
当社はこの間に得られた実績を基にして、より合理的な塔を設計していただくようエンジニアリングサービスを展開しています。
また、型式、サイズ、材質に関しても、貴社のあらゆる使用条件にご満足いただけるものを提供できるよう努力しています。
「テラレット®」は各工業界の吸収塔等に採用され、豊富な実績を築き上げてきました。特に水処理関連では上下水道に代表される設備として、主として脱気塔、脱臭塔の実績が多くあります。
当社はこの間に得られた実績を基にして、より合理的な塔を設計していただくようエンジニアリングサービスを展開しています。
また、型式、サイズ、材質に関しても、貴社のあらゆる使用条件にご満足いただけるものを提供できるよう努力しています。
特長
FEATURE1
死面(液に濡れない面)を形成せず有効面積が大きい
FEATURE2
線構造のため空間率も大きく圧力損失が小さい。これにより塔径を小さくできる
FEATURE3
充填層において接触点が多数存在し、かつ曲線構造のため液分布がよい
FEATURE4
材質が合成樹脂のため軽量で、化学的・機械的性質も強い
FEATURE5
軽量であるため充填・抜出し作業が容易
FEATURE6
付着物の除去が容易
活用例など
石油化学工業 / 鉄鋼・金属・製紙・無機工業 / バイオ・医療・食品関連 / 産業廃棄物処理
テラレット®物性表
| 項目\種類 | S-O | S | S-II | < S-S > | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PE | PP | PVC | PE | PP | PVC | PE | PP | PVC | PE | PP | |
| 外径(mm) | 47 | 51 | 59 | 35 | |||||||
| 高さ(mm) | 19 | 19 | 19 | 11 | |||||||
| 充填個数(個/m³) | 32,500 | 25,000 | 17,500 | 66,400 | |||||||
| 表面積(m²/m³) | 185 | 180 | 150 | 230 | |||||||
| 空間率(%) | 88 | 89 | 92 | 88 | |||||||
| 重量(kg/m³) | 110 | 104 | 186 | 105 | 100 | 180 | 76 | 72 | 120 | - | |
| 項目\種類 | M | L | L-II | LL | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PE | PP | PVC | PE | PP | PVC | PE | PP | PVC | PE | PP | PVC | |
| 外径(mm) | 73 | 95 | 145 | 145 | ||||||||
| 高さ(mm) | 27.5 | 37 | 48 | 48 | ||||||||
| 充填個数(個/m³) | 8,000 | 3,900 | 3,600 | 1,150 | 1,100 | 1,150 | 1,100 | |||||
| 表面積(m²/m³) | 127 | 94 | 100 | 65 | ||||||||
| 空間率(%) | 89 | 90 | 93 | 95 | ||||||||
| 重量(kg/m³) | 97 | 92 | 163 | 88 | 77 | 140 | 73 | 68 | 116 | 50 | 47 | 81 |
なお、テラレット®のいずれの型においてもPFA、ETFE、PVDF、HTPVC樹脂で製作が可能です。

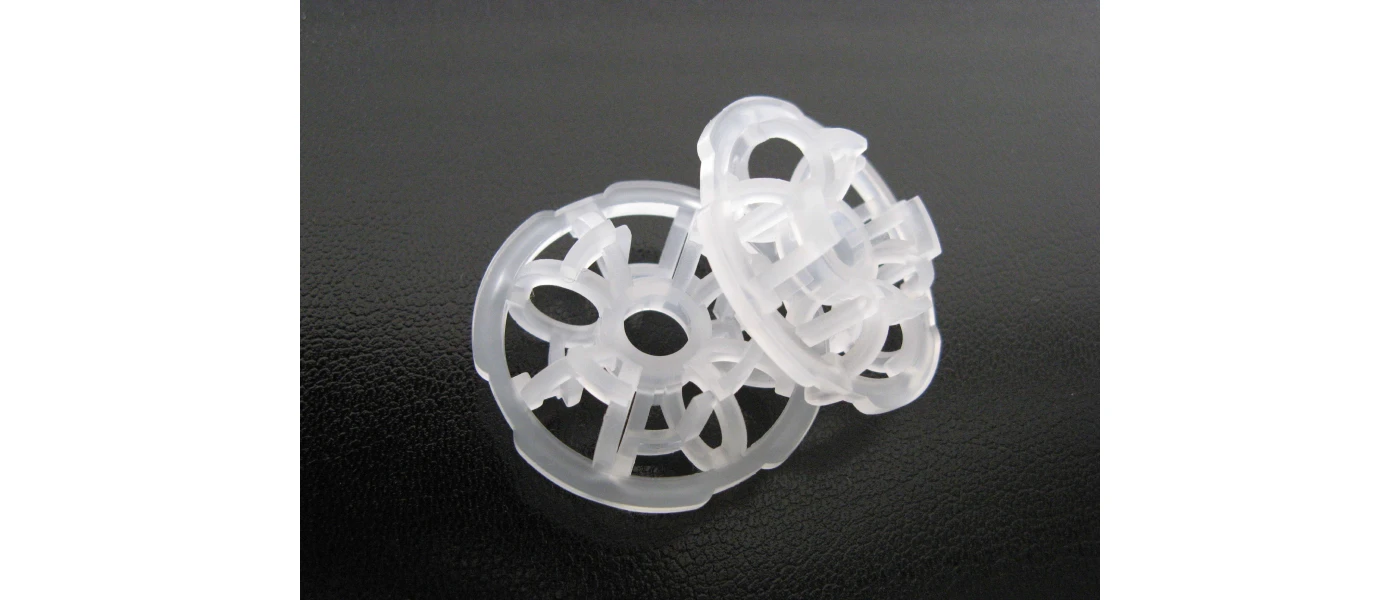

最小テラレット®S-S型
性能の優れたテラレット®II型ファミリーに最小サイズ、S-S型が加わり、ラボ機、パイロット装置からのスケールアップが一層容易になります。
勿論、既設装置の処理能力、分離性能アップにも適用可能です。
